流量测量节流装置是差压式流量测量仪表的一次装置，流体通过一次装置所产生的差压，可用差压式测量仪表来测量，从而构成差压式流量计，到目前为止，在流量仪表的应用中，差压式流量测量仪表仍占有较大的比重，它具有结构简单、安装维护方便、适应范围广、性能稳定、可靠性高、以及有较高的精确度和价格低廉等优点。
因此，流量测量节流装置被广泛使用于化工、石化、电力、冶金、轻工、纺织、医药、食品及军工等行业，用于测量工艺过程中各种温度,压力下流体的流量，包括液体、气体和蒸汽。
按照取压方式命名，产品分类为：法兰取压节流装置、角接取压节流装置(包括环室取压和钻孔取压两种)和径距取压节流装置。
节流元件包括：标准孔板、标准喷嘴、长径喷嘴、文丘里管和文丘里喷嘴。
特殊节流装置包括：1/4圆孔板、锥形入口孔板、双重孔板、圆缺孔板、偏心孔板、端头孔板、楔形流量计、内锥流量计和均速管等。
根据使用介质及材料不同，差压式节流装置的最高使用温度可达700℃，最高使用压力可达42MPA，最低使用温度为-196℃。
我厂生产的标准孔板、标准喷嘴、文丘里喷嘴和文丘里管，符合国家标准GB/T2624.1~4-2006《用安装在圆形截面管道中的差压装置测量满管流体流量》或等同采用的IS05167-1~4:2003《Measurement of fluid flow by means of pressure differential devices inserted in circular crosssection conduits running full》的要求。
测量原理：国家标准中对于测量原理和计算方法的叙述，即安装在充满流体的管线中的一次流量测量节流装置（如孔板、喷嘴、文丘里管），其上游侧与喉部或下游侧之间将产生一个静压差，根据该压差的实测值和流动流体的特性以及装置的使用环境，并假设该装置与经过校准的一个装置几何相似且使用条件相同，就可确定此流量的数据。

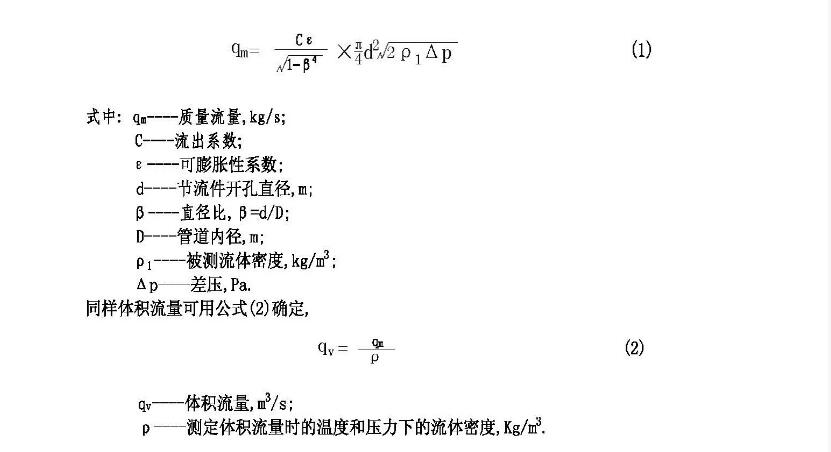

其质量流量与差压的关系，符合GB/T2624规定的不确定度限值，并可用公式(1)确定
